本 VSE 流量计说明书适用于德国 VSE（威仕）VS、RS、EF 系列容积式 VSE 流量计，包含齿轮式 VSE 流量计与螺杆微流量 VSE 流量计。操作、安装、检修人员在使用 VSE 流量计前，务必完整阅读本 VSE 流量计说明书，严格按照 VSE 流量计说明书要求进行操作，避免因违规操作造成 VSE 流量计损坏、计量失准或安全事故。未遵循 VSE 流量计说明书操作引发的故障，不在质保范围之内。
## 1. 产品简介

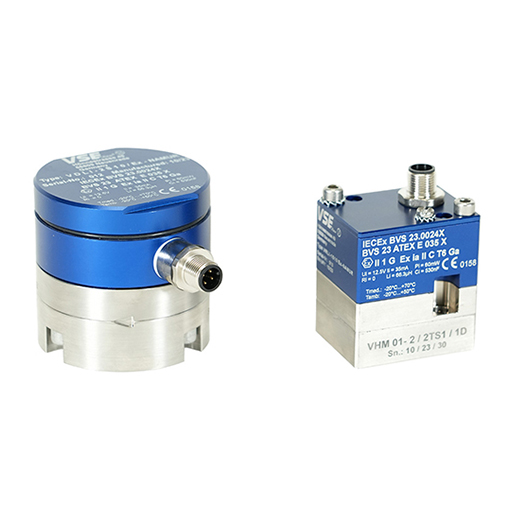

VSE 流量计为德国原装容积式精密流量仪表，依靠精密齿轮或螺旋螺杆构成密闭计量腔体，流体推动转子旋转，非接触式磁传感器采集转子转动脉冲信号，脉冲数量对应流体体积。VSE 流量计测量精度高，标准工况可达 ±0.3% R，高粘度介质下最高可达 ±0.2% R。VSE 流量计适合各类洁净润滑性液体，广泛用于汽车制造、精细化工、聚氨酯、液压测试、新能源、油脂配料等行业。本 VSE 流量计说明书中所有额定压力、温度、量程、K 系数均以 VSE 流量计铭牌为准。
## 2. 安全须知
1. 严禁超压、超温、超量程运行 VSE 流量计，VSE 流量计说明书明确标注极限工况，超出参数会造成内部转子变形、密封损坏。
2. **禁止 VSE 流量计无介质空转**，空转会造成齿轮、轴承干磨，永久损伤 VSE 流量计精密结构。
3. 防爆型 VSE 流量计，必须严格遵守 VSE 流量计说明书防爆条款，不可私自改动电气部件，仅可在认证防爆区域使用。
4. 管路焊接、管道冲洗工作要在 VSE 流量计安装前完成，焊渣、固体颗粒进入腔体将直接损坏 VSE 流量计。
5. 管道应力不能作用在 VSE 流量计本体，否则会导致腔体变形，影响 VSE 流量计计量精度，这一点在 VSE 流量计说明书多次强调。
## 3. 机械安装（按照 VSE 流量计说明书执行）
1. 流向：VSE 流量计壳体印有流向箭头，常规安装介质流向与箭头保持一致；如需双向计量，需要在配套信号转换器开启流向识别功能。
2. 安装位置：VSE 流量计可水平或垂直安装，垂直安装建议流体自下而上，防止气体滞留造成计量跳动；安装位置预留检修空间，远离强振动设备。
3. 直管段：VSE 流量计上游预留≥10 倍管径直管段，下游≥5 倍管径直管段，降低流体紊流影响。
4. 过滤器：VSE 流量计上游必须加装过滤器，根据 VSE 流量计说明书选型，小规格 VSE 流量计采用 10~20μm 滤网，常规规格选用 50~100μm 滤网，阻挡杂质进入 VSE 流量计腔体。
5. 管路支撑：VSE 流量计前后管路增设支架，管道重量不压在 VSE 流量计本体；法兰螺栓均匀锁紧，防止密封渗漏。
6. 背压：VSE 流量计出口维持合理背压，防止负压进气，气体是造成 VSE 流量计数据波动最常见原因。
## 4. 电气接线（VSE 流量计说明书接线规范）
1. 供电：VSE 流量计配套放大器供电范围一般为 10~28VDC，接线前确认电压稳定。
2. 线缆：选用屏蔽电缆，屏蔽层**单端接地**，远离变频器、大功率电机，减少电磁干扰导致脉冲丢失。
3. 接线核对：接线完成对照 VSE 流量计说明书接线图检查，确认电源线、脉冲信号线、接地线路无错接、虚接、短路。
4. 防爆款 VSE 流量计接线密封必须到位，严格遵循 VSE 流量计说明书防爆接线要求。
## 5. 开机调试（VSE 流量计说明书标准步骤）
1. 管路冲洗排气：缓慢打开上游阀门，介质缓慢充满 VSE 流量计腔体，充分排出管路和 VSE 流量计内部空气。空气未排净，VSE 流量计流量读数跳动、计量偏大。
2. 参数设置：读取 VSE 流量计铭牌上 K 系数，录入信号转换器、PLC 或二次仪表，K 系数是 VSE 流量计计量核心参数。
3. 静态零点检查：介质静止时确认流量归零，低流量工况下可按 VSE 流量计说明书执行零点校正。
4. 试运行：低压低速试运行 10~15 分钟，检查管路有无泄漏、VSE 流量计信号输出是否稳定，无异常后投入正式生产。
## 6. 日常操作规范
1. 启停阀门动作要缓慢，禁止快速开关阀门产生水锤冲击，冲击会损伤 VSE 流量计内部精密转子。
2. 运行期间定时观察 VSE 流量计瞬时流量、累计流量、进出口压力，一旦数据异常，立刻停机，对照 VSE 流量计说明书排查故障。
3. VSE 流量计仅可测量洁净、具备润滑性液体，不适用强腐蚀介质、大量固体颗粒介质。
4. 长期停机：易结晶介质，停机前使用溶剂清洗 VSE 流量计腔体，防止介质凝固卡死转子；普通介质保持腔体充满介质，泄压保存。
## 7. 维护保养（VSE 流量计说明书）
1. 日常巡检：每日查看 VSE 流量计壳体有无渗漏、接线有无松动。
2. 过滤器维护：定期检查上游过滤器压差，压差升高及时清洗滤芯，防止堵塞损坏 VSE 流量计。
3. 定期校验：按照 VSE 流量计说明书建议，每 12 个月对 VSE 流量计进行计量校准，保证数据可追溯。
4. 密封件更换：密封件存在老化周期，建议 2 年检查更换，避免 VSE 流量计出现渗漏。
5. 拆机检修：如需拆开 VSE 流量计，按照 VSE 流量计说明书顺序拆卸，禁止硬物划伤齿轮、腔体内壁；装配完成后重新标定。
##8. 储存与运输
搬运 VSE 流量计过程防震防摔，避免撞击；长期存放 VSE 流量计放置在干燥通风环境，做好防尘防护。VSE 流量计存放时封堵进出口，防止灰尘、异物进入计量腔，具体存放要求见 VSE 流量计说明书。
##9. 附则
本 VSE 流量计说明书为通用版本，定制型号、特殊材质 VSE 流量计，需结合配套专项技术资料使用。如在使用 VSE 流量计过程中有选型、调试、维修疑问，可咨询授权技术服务商。
