本VSE流量计使用说明书适用于德国VSE（威仕）全系齿轮流量计、螺杆微流量流量计，包含VS系列、RS系列、VHM系列、EF系列等主流机型。VSE流量计使用说明书详细规范了VSE流量计的安装要求、电气接线、开机调试、日常操作、维护保养、故障排查与选型适配等全套流程。用户在安装、操作与检修设备前，必须完整阅读VSE流量计使用说明书，严格按照VSE流量计使用说明书标准流程执行，可有效避免安装错误、操作失误、计量偏差及设备损坏，保障VSE流量计长期高精度、稳定、安全运行。未按照VSE流量计使用说明书操作导致的设备故障与测量误差，将不在质保服务范围内。
一、产品概述

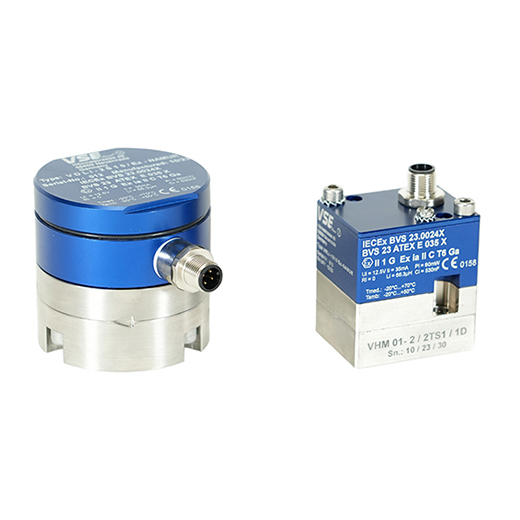

VSE流量计为德国原装精密容积式流量测量设备，也是工业流体计量领域的高精度标杆仪表。VSE流量计使用说明书所适配的VSE流量计，依靠精密齿轮、螺旋螺杆容积式计量原理，可精准测量低粘度、中粘度、高粘度润滑性液体，广泛应用于化工、汽车、液压、新能源、涂料、聚氨酯、食品医药等行业。
依据VSE流量计使用说明书标准参数，VSE流量计标准测量精度可达±0.3%R，高粘度工况精度可达±0.2%R，支持双向流量测量、宽温高压工况适配，具备抗干扰、无零点漂移、使用寿命长、运维简便等核心优势。VSE流量计使用说明书所标注的设备量程、耐压等级、温度范围、信号输出参数，均为出厂标定标准数据，是用户工况匹配的核心依据。
二、安全注意事项（严格遵循VSE流量计使用说明书）
1. 所有安装、接线、调试、检修操作，必须严格遵从VSE流量计使用说明书安全规范，严禁违规拆装、带电接线、超工况使用VSE流量计。
2. 防爆型VSE流量计需严格按照VSE流量计使用说明书防爆规范安装，仅限指定防爆区域使用，严禁私自改装电气结构，杜绝安全隐患。
3. 禁止超压力、超温度、超量程运行VSE流量计，VSE流量计使用说明书明确标注设备极限工况参数，超参数运行会造成齿轮磨损、腔体变形、计量失效甚至设备损毁。
4. 严禁无介质空转VSE流量计，空转极易导致精密转子干磨损坏，VSE流量计使用说明书强制要求设备运行时腔体必须充满被测流体。
5. 管路焊接、清洁工作需在VSE流量计安装前完成，避免焊渣、杂质进入腔体，VSE流量计使用说明书明确要求介质需洁净无大颗粒杂质，防止磨损精密计量结构。
三、安装规范（VSE流量计使用说明书标准流程）
安装是保障VSE流量计计量精度的核心环节，所有安装步骤必须严格对照VSE流量计使用说明书执行，确保安装合规、受力均匀、工况适配。
1. 安装位置选择：按照VSE流量计使用说明书要求，VSE流量计需安装在通风、易检修、无剧烈震动、无强电磁干扰的位置，预留充足拆装、清洗、维护空间，方便后期运维操作。
2. 流向确认：VSE流量计壳体标注标准流向箭头，VSE流量计使用说明书规定常规正向测量需与箭头方向一致；如需双向测量，需在控制系统匹配流向识别参数，保证数据精准。
3. 管路与直管段要求：依据VSE流量计使用说明书规范，设备上游需预留≥10倍管径直管段，下游预留≥5倍管径直管段，减少流体紊流对计量精度的影响。垂直安装时，建议流体从下往上流动，避免气堵影响测量。
4. 过滤装置安装：VSE流量计使用说明书强制要求，VSE流量计上游必须加装80-100目过滤器，拦截杂质、焊渣、颗粒污染物，保护内部精密齿轮与螺杆结构，避免磨损卡顿。
5. 管路应力要求：安装法兰需平行同心，均匀紧固螺栓，严禁管道拉扯、变形应力作用于VSE流量计壳体，VSE流量计使用说明书明确，安装应力会导致腔体形变，直接造成计量偏差。
6. 背压要求：按照VSE流量计使用说明书标准，VSE流量计出口需保留合理背压，防止管路负压进气，避免腔体积存空气引发流量跳动、计量不准。
四、电气接线规范（VSE流量计使用说明书）
电气接线直接影响VSE流量计信号传输稳定性，必须严格按照VSE流量计使用说明书接线定义操作，杜绝错接、虚接、短路问题。
1. 供电要求：依据VSE流量计使用说明书，常规VSE流量计供电电压为10.8V-13.2V直流电压，接线前需用万用表检测供电电压，电压稳定后方可接线通电。
2. 接线匹配：VSE流量计标配脉冲信号输出，可搭配VSI前置放大器、IO.flow信号转换器使用，VSE流量计使用说明书详细标注正负极、信号输出线、屏蔽线接线定义，屏蔽层需单端接地，有效屏蔽电磁干扰。
3. 防爆接线：防爆型VSE流量计需严格遵循VSE流量计使用说明书防爆接线规范，密封接线端口，规范接地，严禁私改线路，满足防爆区域电气安全标准。
4. 接线检查：接线完成后，对照VSE流量计使用说明书接线图逐一核对，确认无错接、漏接、短路问题后，方可进入调试环节。
五、开机调试步骤（VSE流量计使用说明书标准流程）
首次投运、停机重启、更换工况后，必须按照VSE流量计使用说明书调试流程操作，确保设备精准运行。
1. 管路排气：严格按照VSE流量计使用说明书要求，缓慢开启进口阀门，让流体缓慢充盈VSE流量计腔体，彻底排出内部积存空气，空气未排净会导致流量波动、计量偏大、数据跳动等问题，排气完成后再逐步全开进出口阀门。
2. 参数录入：提取VSE流量计铭牌上的K系数（脉冲/升），按照VSE流量计使用说明书参数设置方法，将K系数精准录入PLC、计数器或信号转换器，匹配设备计量参数。
3. 零点校准：流体静止、流量为零时，依据VSE流量计使用说明书执行零点校准操作，消除初始误差，保障低流量、微流量工况测量精度。
4. 试运行检测：低速、低压试运行10-15分钟，观察流量数据是否稳定、管路是否泄漏、信号是否正常，VSE流量计使用说明书要求试运行无异常后方可投入正式生产运行。
六、日常使用操作规范（VSE流量计使用说明书）
日常使用需严格遵守VSE流量计使用说明书操作准则，规范操作可延长设备使用寿命，持续保障计量精度。
1. 设备运行期间，严禁快速开关阀门、瞬间高压冲击管路，VSE流量计使用说明书明确，流体冲击会损伤精密转子结构，造成计量精度衰减。
2. 定期观察流量数据、设备温度、管路压力，若出现数据异常、压力波动、壳体过热等问题，需立即停机检查，对照VSE流量计使用说明书排查故障。
3. 禁止测量无润滑性介质、强腐蚀性介质及含大量固体颗粒的流体，VSE流量计使用说明书标注VSE流量计适配洁净润滑性液体，非标介质会造成设备损坏。
4. 长期停机时，需保持VSE流量计腔体内充满介质，排空管路压力，做好防尘防护，严格按照VSE流量计使用说明书完成停机保养。
七、维护保养规范（VSE流量计使用说明书）
规范维保是VSE流量计长期稳定运行的关键，所有维保操作均参照VSE流量计使用说明书执行。
1. 日常维保：定期清理上游过滤器杂质，避免堵塞造成流量不足、计量偏差，VSE流量计使用说明书建议常规工况每周检查一次过滤器，恶劣工况每日检查。
2. 定期校验：按照VSE流量计使用说明书要求，每6-12个月对VSE流量计进行精度校验，确保数据精准可追溯，满足工业生产计量管控要求。
3. 设备清洁：拆装清洁时，严格遵循VSE流量计使用说明书拆装顺序，禁止硬物刮伤齿轮、螺杆及计量腔体，清洁后规范复位、密封，杜绝泄漏。
4. 老化检查：定期检查接线、密封件、壳体状态，出现线路老化、密封渗漏、壳体损伤等问题，需及时更换配件，VSE流量计使用说明书明确禁止带故障设备运行。
八、常见故障与排查方案（VSE流量计使用说明书）
日常故障可对照VSE流量计使用说明书快速排查，精准解决问题，恢复设备正常运行。
1. 流量无显示、无信号输出：对照VSE流量计使用说明书排查，大概率为供电异常、接线虚接、信号转换器故障、转子卡死，需检查供电、重接线路、清理腔体杂质。
2. 流量数据跳动、计量不准：按照VSE流量计使用说明书排查，多为腔体积气、管路背压不足、过滤器堵塞、介质粘度波动过大，需彻底排气、调整管路背压、清理过滤器。
3. 设备异响、卡顿：依据VSE流量计使用说明书判断，多为介质含杂质、转子磨损、润滑不足，需清洁腔体、更换过滤装置，严重时更换精密转子配件。
4. 管路渗漏：对照VSE流量计使用说明书检查密封件、法兰螺栓，重新紧固或更换密封配件，规范复位安装。
九、储存与运输规范（VSE流量计使用说明书）
设备闲置、搬运、储存需遵从VSE流量计使用说明书要求，避免设备损伤。运输过程中需防震、防摔、防挤压，禁止剧烈碰撞；长期储存需放置在干燥、通风、无尘环境，腔体留存少量防护介质，做好密封防护，严禁露天存放、受潮生锈。
十、附则说明
本VSE流量计使用说明书为通用标准版本，覆盖VSE全系常规机型与防爆机型；特殊定制款VSE流量计，需结合专属技术参数与厂家专项说明配合使用。所有未按照VSE流量计使用说明书规范操作造成的设备损坏、计量误差、安全事故，厂家不承担质保责任。如需技术支持、设备校准、故障维修，可联系官方授权服务商，依据VSE流量计使用说明书配套服务标准处理。
